Onyx

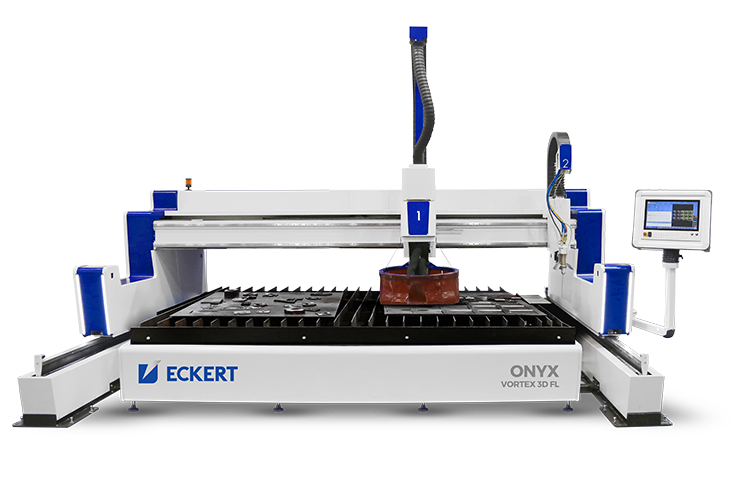

При проектировании газо-плазменной установки onyx использовались современные решения в области конструкционной и механической части, обеспечивающие максимальную эффективность и привлекательный, инновационный дизайн.
Onyx
При проектировании газо-плазменной установки onyx использовались современные решения в области конструкционной и механической части, обеспечивающие максимальную эффективность и привлекательный, инновационный дизайн.
Характеристки
При проектировании газо-плазменной установки Onyx использовались современные решения в области конструкционной и механической части, обеспечивающие максимальную эффективность и привлекательный, инновационный дизайн.
Улучшенная конструкция портала обеспечивает большую жесткость и устойчивость к высоким температурам, что очень важно, особенно при резке материала толщиной 300 мм.
Уникальная комбинация систем безопасности, используемая на установках газо-плазменной резки Onyx, обеспечивает высочайший комфорт и максимальный уровень безопасности для операторов и персонала.
Основные Характеристки
- Плазменная головка Vortex 3D FL обеспечивает высокоточную автоматическую 3D резку листов, труб и профилей
- Усиленная жесткость портала позволяет раскраивать листы толщиной 1-300 мм
- Современная система управления I-Vision, установленная на поворотной руке, обеспечивает уникальную эргономичность и комфорт в работе
- Улучшенная система приводов обеспечивает точное позиционирование по оси Х в процессе динамической резки
- Мощное LED освещение и световая защита гарантируют безопасную работу
- Превосходные результаты раскроя благодаря обширной базе предустановленных параметров плазменной и газовой резки
- Встроенные в установку модули обеспечивают наилучшее сопротивление неблагоприятному влиянию процесса резки
- Onyx имеет сертификат Hypertherm® True HoleTM и технологию Kjellberg® Contour CutTM
Технология
Режущая Головка Vortex 3D FL
Режущая Головка Vortex 3D FL
Полностью автоматическая плазменная режущая головка, обеспечивающая высокоточное снятие фаски за один проход. Угол поворота головки +/- 540° и угол наклона +/- 52° делают наши установки плазменной резки универсальным инструментом для трёхмерной обработки совместно с операциями подготовки Y, V и K кромок под сварку. Режущая головка Vortex 3D оснащена сенсорами: анти-столкновения, электрико/механической горелкой и сенсором высоты. Это позволяет использовать такие технологии как: Contour Cut®, Contour Cut Speed®, Diameter Pro® и True Hole®.
Кислородная горелка
Кислородная горелка
Кислородная горелка – это решение резки, предназначенное для обработки малоуглеродистой и низколегированной стали, с возможностью резки широкого спектра толщин. Горелка оснащена сенсором высоты, автоматическим поджигом и возможностью наклона под углом вручную.
Вытяжной стол
Вытяжной стол
Модульные вытяжные столы обеспечивают эффективное поглощение продуктов горения в процессе резки. Установки плазменной резки в качестве основания имеют самоподдерживающую конструкцию со сменными решетками. Такая конструкция обеспечивает максимально возможное безопасное и функциональное исполнение стола. Режущий стол оснащен интеллектуальной системой вытяжки продуктов горения из зоны резания. Каждый сегмент состоит из опорной структуры с вытяжными каналами, диагональной решетки, бункера под скрап и пневматически управляемых каналов.
Система управления i-Vision
Система управления i-Vision
Самая современная система управления I-Vision – это высококачественное промышленное устройство, оснащенное сенсорным экраном Corning®Gorilla®Glass. Эффективные компоненты и надежная конструкция, способная вынести тяжелые промышленные условия работы Onyx. Многофункциональность программного обеспечения и интуитивный интерфейс способны в полной мере реализовать все возможности установки. Система управления расположена на поворотной руке, что обеспечивает уникальный комфорт и безопасность оператору установки, а также делает возможным просмотр процесса резки и использование системы управления одновременно.
Конструкция
Конструкция
Конструкция Onyx базируется на сварных стальных профилях крупного сечения. Интеграция кабелей и элементов управления внутри установки обеспечивает большую маневренность и меньший риск их повреждения из-за высокой температуры или иных факторов, возникающих в процессе резки. Размер направляющих, специально подготовленное ездовое полотно и использование сдвоенных линейных направляющих делают установку устойчивой и обеспечивают наилучшую безопасность и точность.
-
Увеличение портала -
Система ESR
-
Плазменная маркировка
-
Маркировка высечкой
-
Сверление
-
Автоматический челночный стол
-
Фильтровентиляция (Фву)
-
Режущая Головка Vortex 3D FL
Увеличение портала
Увеличение портала позволяет расширить возможности обработки крупногабаритных деталей, расположив их в дополнительной зоне. Для быстрой и легкой регулировки увеличенная зона оснащена дополнительным удаленным контролем со всеми необходимыми функциями.

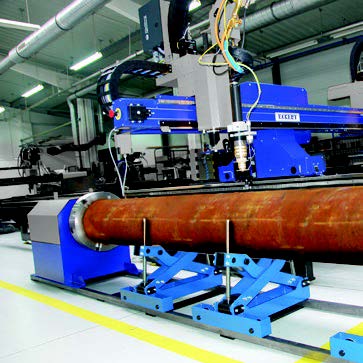

Система ESR
Опциональное устройство, функционирующее за пределами рабочей зоны установки, оптимизирует возможности плазменной или кислородной горелки. Специальное увеличение портала позволяет использовать каретку над устройством вращения, что контролирует направление вращения трубы. Устройство вращения оснащено специальной зубчатой передачей с поворотной головкой для обработки труб диаметром 50-900 мм.

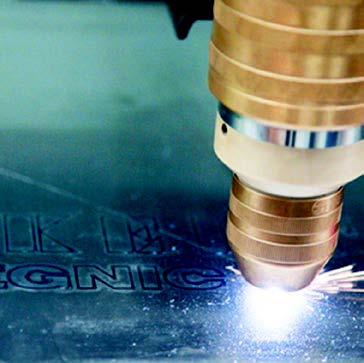

Плазменная маркировка
Маркированные линии, надписи и формы на металлическом листе – это возможности сварки и формовки согласно заданным формам. Маркировка также используется в технологическом описании для отслеживания некоторых элементов согласно требованиям стандарта DIN-EN 1090.
Маркировка высечкой
Устройство маркировки высечкой расположено на специальном суппорте. Система маркировки в основном применяется для текстового описания на металлических листах. Маркировка выполняется закаленной иглой путем пробивки в зоне нанесения маркировки.
Сверление
Устройство сверления – это универсальный инструмент для высверловки отверстий в заготовках для подготовки отверстий под резьбу. На многих производствах данная функция успешно заменяет трудозатратное и долговременное ручное сверление отверстий.
Автоматический челночный стол
Подвижный стол паллетного типа состоит из двух рабочих зон, что позволяет обеспечивать выгрузку готовой продукции и загрузку рабочей зоны новым материалом. Челночный стол оснащен ленточным транспортером, собирающим элементы, которые слишком малы для их поддержания решеткой. Стол оснащен лазерной системой безопасности, обеспечивающей необходимую безопасную работу.
Фильтровентиляция (Фву)
Система фильтровентиляции используется для поглощения опасных продуктов горения и пыли, образующихся в результате операций термической резки. Мы предлагаем модели с зоной фильтрации от 80 до 240 м2 и мощностью всасывания до 15 000 м3/час. Опциональная система гашения пыли гарантирует отсутствие тления элементов и обеспечивает увеличение срока службы фильтрующих патронов.
Режущая Головка Vortex 3D FL
Полностью автоматическая плазменная режущая головка, обеспечивающая высокоточное снятие фаски за один проход. Угол поворота головки +/- 540° и угол наклона +/- 52° делают наши установки плазменной резки универсальным инструментом для трёхмерной обработки совместно с операциями подготовки Y, V и K кромок под сварку. Режущая головка Vortex 3D оснащена сенсорами: анти-столкновения, электрико/механической горелкой и сенсором высоты. Это позволяет использовать такие технологии как: Contour Cut®, Contour Cut Speed®, Diameter Pro® и True Hole®.
