Точность — Производительность — Прибыль

Лазерный

Diament Infinity Laser

Точность — Производительность — Прибыль

Лазерный

Технология Технические данные Дополнительное оборудование Галерея

Характеристики

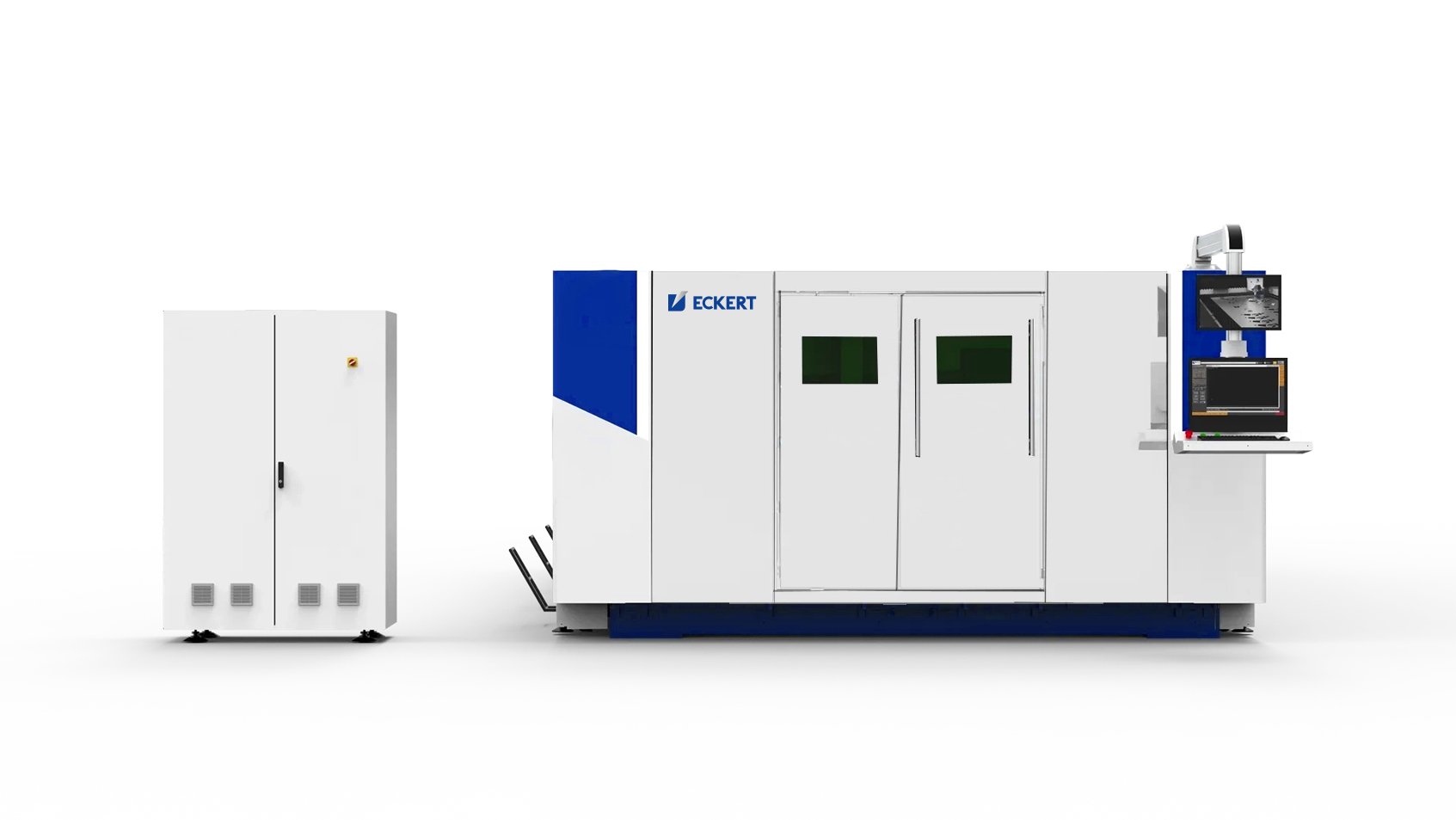

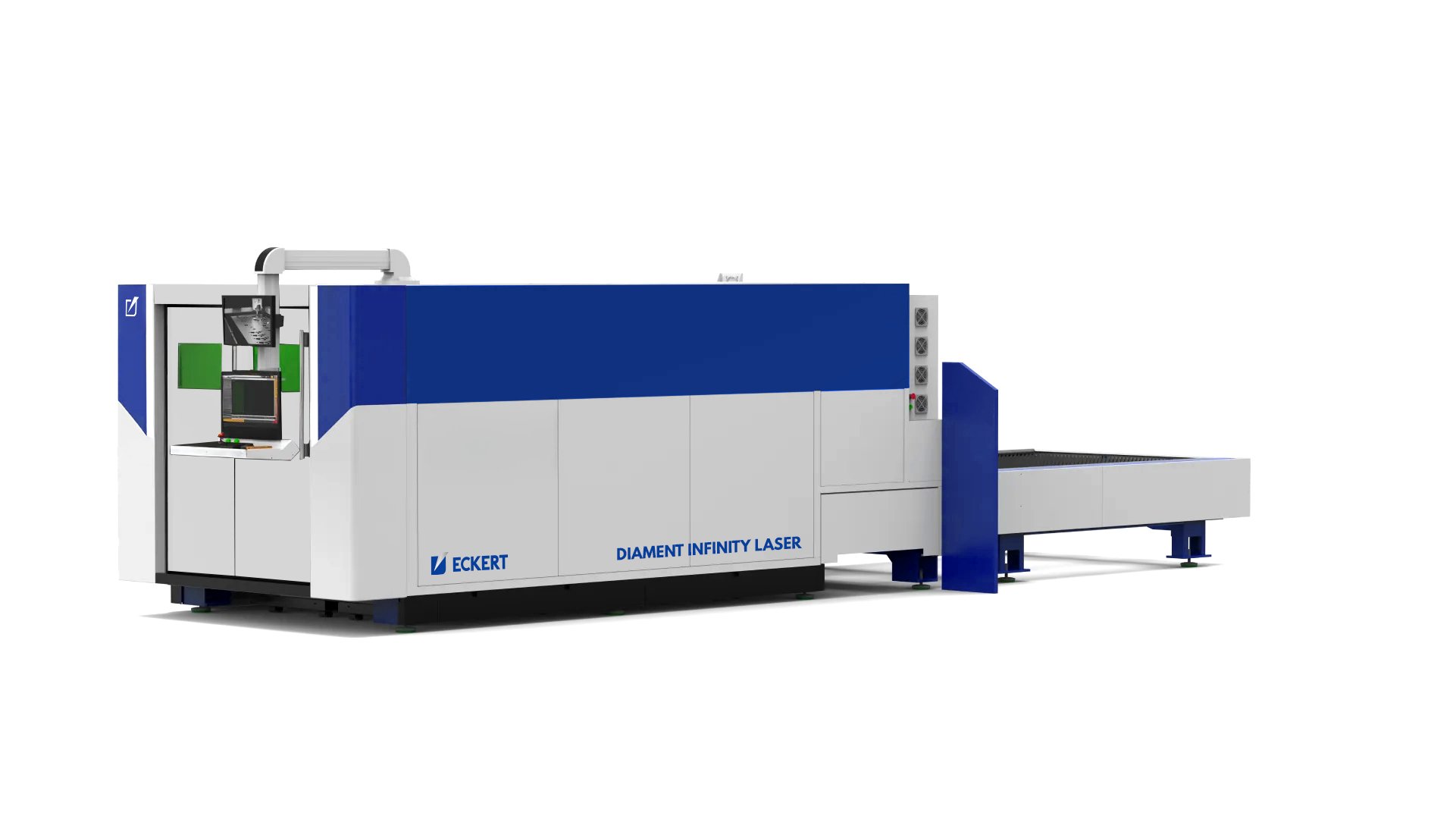

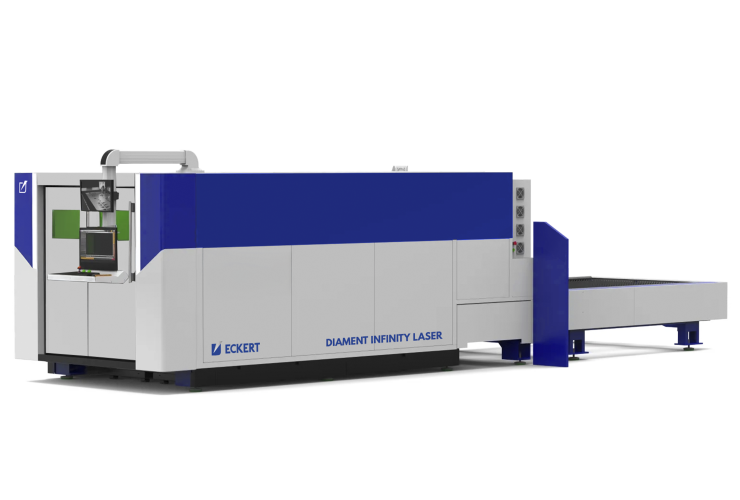

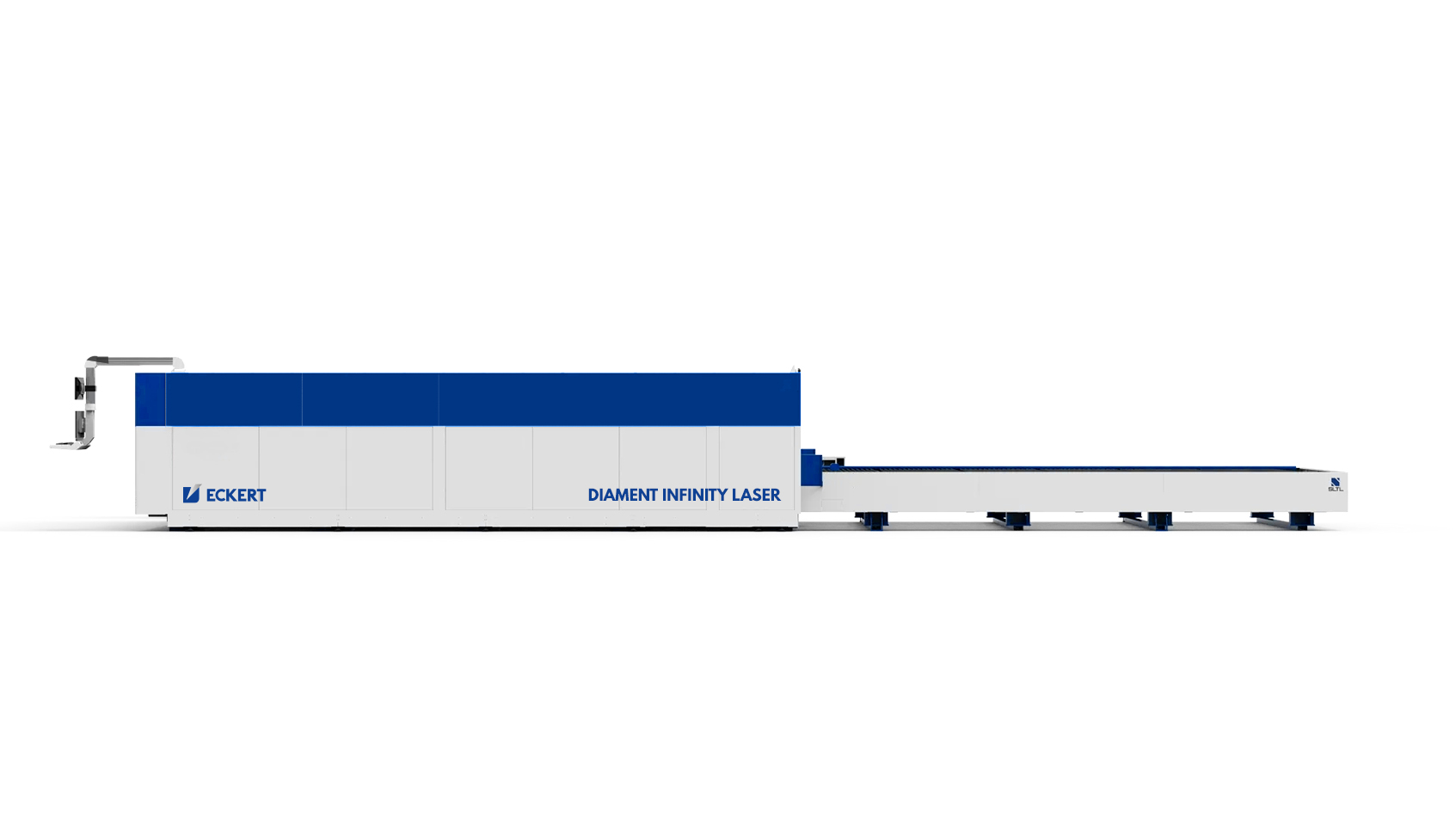

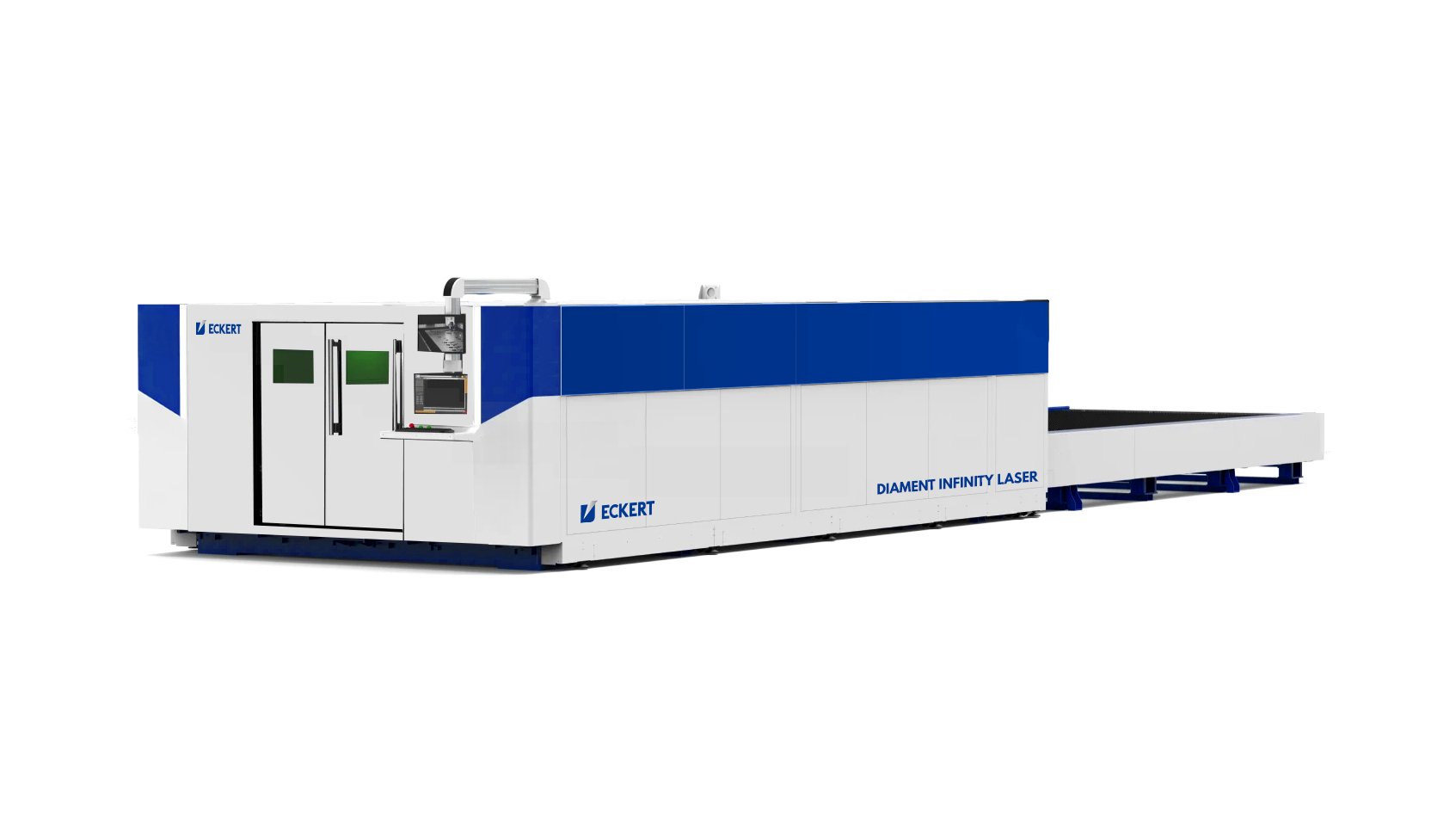

Diament Infinity Laser — лазерный станок для требовательных процессов обработки листового металла, поддерживающий оптимизацию производства. Разработанный с вниманием к каждой детали, он в полной мере отвечает потребностям современной металлообрабатывающей промышленности благодаря инновационным технологиям и продуманной конструкции.

Основные характеристики

Современная технология резки материалов
Исключительная точность и скорость резки
Надёжность благодаря компонентам ведущих производителей
Техническая поддержка и обслуживание от польского производителя

Технология

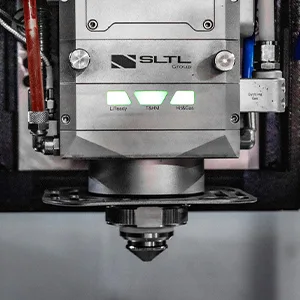

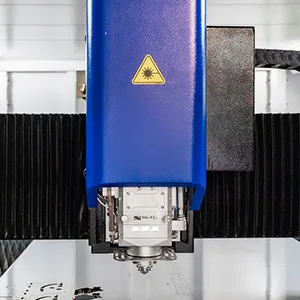

Лазерная режущая головка

Система автоматической фокусировки, датчики контроля расстояния до материала, антиколлизионная защита, охлаждение оптических элементов.

Системы и функции

Многоступенчатая прошивка, функция FLYCUT, устраняющая лишние движения, система PCS для мониторинга прошивки в реальном времени, динамическая калибровка.

Автоматический паллетный стол

Двухуровневая система смены паллет, позволяющая одновременно резать и загружать материал. Прочная конструкция для тяжёлых листов.

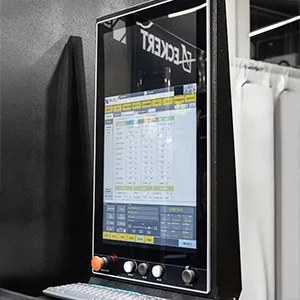

Программное обеспечение и управление

Сенсорный интерфейс, библиотека материалов с автоматическим подбором параметров, удалённый доступ для диагностики и технической поддержки.

Конструкция

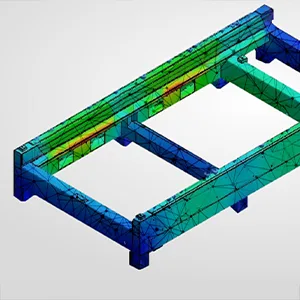

Жёсткая монолитная конструкция, устраняющая вибрации. Система вытяжки дыма и пыли. Алюминиевая балка оси Y.

Система мониторинга

Опциональные промышленные камеры для наблюдения за рабочей зоной и загрузочным столом без прерывания работы.

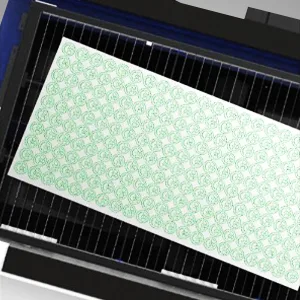

Автоматическая ориентация листа (SLTL)

Функция ускоряет резку за счёт автоматического определения угла положения листа и адаптации программы.

Безопасность

Световой барьер, управляемый системой датчиков. При обнаружении человека прерывает смену паллеты.

Вы хотите знать больше?

Варианты конфигурации

Вентиляция
Фильтровентиляция
Компрессор

Галерея

Infinity Laser

Pobierz

Технические данные

Модель	Diament Infinity Laser
Приводы	Сервоприводы АС
Доступные рабочие зоны	1500×3000 / 2000×4000 / 2500×6500 / 2500×8000 мм
Макс. ускорение (1500×3000)	2 G
Макс. ускорение (другие)	1,5 G
Ход оси Z	300 мм
Точность позиционирования	±0,05 мм/м
Повторяемость	±0,02 мм/м
Мощность лазера	3–30 кВт
Питание	3 фазы, 400В/50Гц
Сертификат	CE — 2006/42/ЕС

Żródła laserowe MAX Photonics / IPG Germany / Raycus

Moc lasera	Stal czarna (O2)	Stal czarna (N2)	Stal nierdzewna (O2)	Stal nierdzewna (N2)	Aluminium (N2)	Mosiądz (N2)	Miedź (O2)	Stal ocynkowana (O2) **
3 kW	20 mm	6 mm	10 mm	8 mm	8 mm	6 mm	5 mm	3 mm*
4 kW	22 mm	6 mm	10 mm	10 mm	10 mm	8 mm	6 mm	3 mm*
6 kW	25 mm	8 mm	10 mm	16 mm	16 mm	12 mm	8 mm	3 mm*
8 kW	28 mm	10 mm	10 mm	20 mm	21 mm	16 mm	10 mm	3 mm*
10 kW	30 mm	12 mm	10* mm	25 mm	25 mm	20 mm	12 mm	3 mm*
12 kW	40 mm	12 mm	10 mm	30 mm	30 mm	25 mm	16 mm	3 mm*
15 kW	45 mm	16 mm	10 mm	32 mm	32 mm	30 mm	18 mm	3 mm*
20 kW	50 mm	20 mm	10 mm	35* mm	35* mm	32* mm	20 mm	3 mm
30 kW	60 mm	25* mm	10 mm	40* mm	40* mm	35* mm	22 mm	3 mm

* Jakość cięcia zależy od właściwości metalu, jego powierzchni oraz warunków, w jakich odbywa się proces cięcia. Metale o dużej grubości mogę wykazywać smugi na dolnych krawędziach.

** Stal ocynkowana (Gl) jest dostępna na rynku maksymalnie do grubości 3mm.

Вентиляция

Вентиляторы для отвода паров и дыма.

Фильтровентиляция

Площадь фильтров 80–240 м², производительность до 15 000 м³/ч.

Компрессор

Блок подготовки воздуха с рефрижераторным осушителем, фильтрами и баком 500 л.
