Metody cięcia blach - jak i czym ciąć blachę?

Podstawowe metody cięcia blach

Jak ciąć blachę? Obróbka blach może być realizowana przy użyciu różnych technik cięcia, a każda technika charakteryzuje się odmiennymi właściwościami i zastosowaniami. Techniki te można podzielić na:

• Cięcie mechaniczne – wykorzystujące narzędzia tnące, takie jak nożyce, piły taśmowe, tarczowe czy wykrawarki CNC.

• Cięcie termiczne – obejmujące technologie bazujące na wysokiej temperaturze, takie jak cięcie blachy plazmą, cięcie blachy laserem oraz cięcie tlenowe.

• Cięcie wodą – metoda wykorzystująca strumień wody pod wysokim ciśnieniem, stosowana do precyzyjnego cięcia materiałów, które nie mogą być poddawane obróbce termicznej.

Efektywność i funkcjonalność wybranej metody cięcia mają kluczowe znaczenie dla jakości oraz kosztów produkcji, wpływając na ostateczny rezultat procesu. Bezpieczeństwo jest również jednym z najważniejszych aspektów przy wyborze metody cięcia, ponieważ odpowiednio dobrana technika minimalizuje ryzyko uszkodzeń i zagrożeń dla pracowników oraz produktu końcowego. Wybór odpowiedniej metody cięcia blachy zależy od wielu czynników, takich jak rodzaj materiału, grubość blachy oraz wymagania dotyczące precyzji i kosztów produkcji.

Wszystkie te metody cięcia blach znajduje zastosowanie w różnych branżach i warunkach

Cięcie mechaniczne

Cięcie nożycami

Cięcie nożycami to jedna z najprostszych metod, stosowana głównie do cienkich blach. Może być wykonywane za pomocą nożyc ręcznych, gilotynowych lub hydraulicznych. Cięcie nożycami, w tym gilotyną, jest często stosowane w małych warsztatach do cięcia cienkich blach. Cięcie gilotyną umożliwia szybkie wycinanie długich i prostych arkuszy, ale jest ograniczone do prostych kształtów. Metoda ta nie nadaje się do precyzyjnego wycinania skomplikowanych elementów.

Zalety:

• brak wpływu wysokiej temperatury na materiał,

• niski koszt eksploatacji,

• możliwość szybkiego cięcia prostych kształtów,

• tradycyjne metody cięcia obejmują cięcie gilotynowe oraz wykrawanie.

Wady:

• ograniczona precyzja,

• możliwość deformacji krawędzi przy grubszych blachach,

• nieodpowiednia do skomplikowanych elementów.

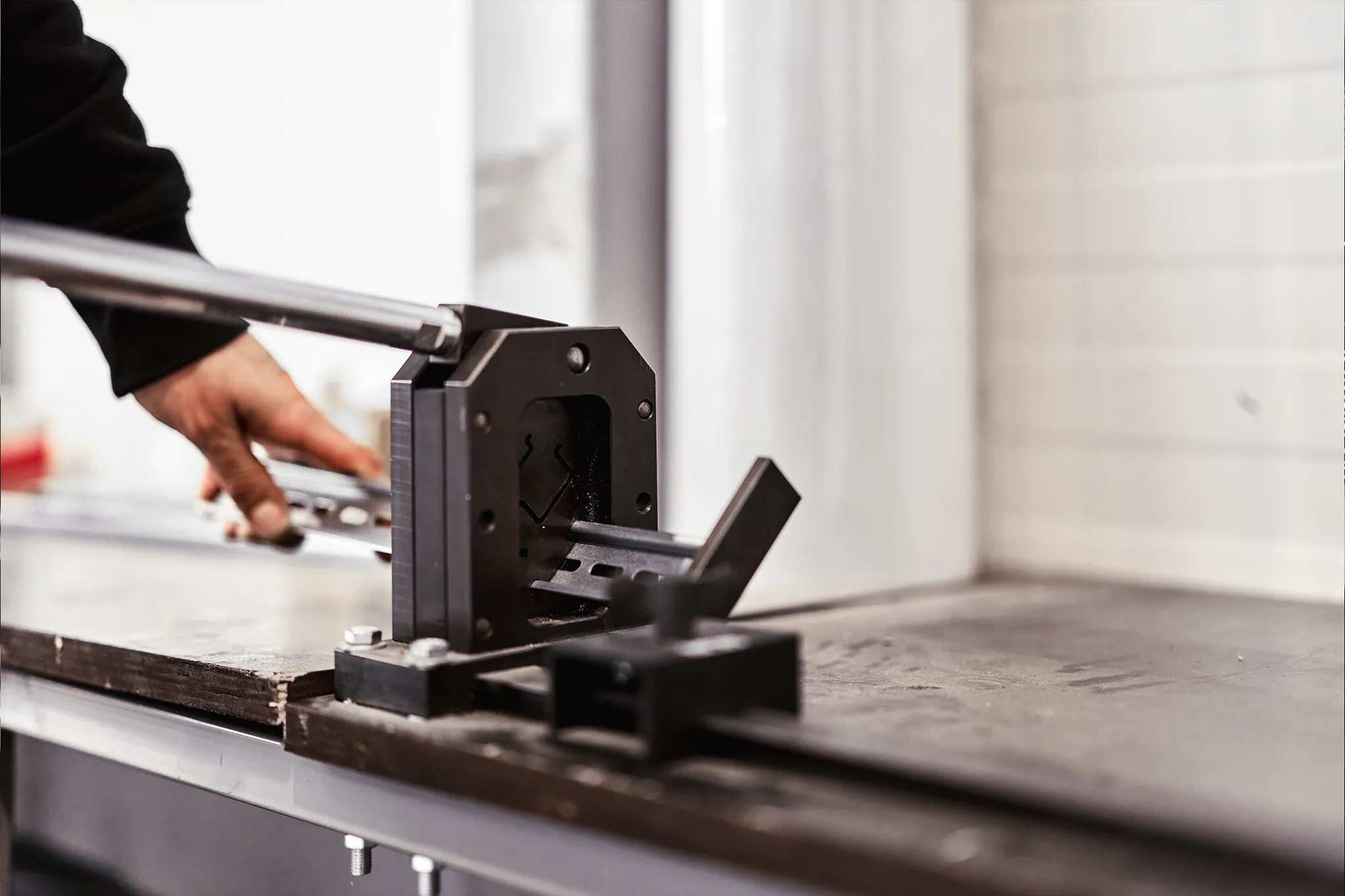

Narzędzie do mechanicznego cięcia profili i elementów stalowych.

Cięcie piłami taśmowymi i tarczowymi

Piły taśmowe i tarczowe umożliwiają precyzyjne cięcie blach o większej grubości, szczególnie w przypadku stali nierdzewnej i aluminium.

Zalety:

• możliwość cięcia grubych i twardych materiałów,

• przy odpowiedniej technice cięcia można uzyskać równe i czyste krawędzie, co wpływa na wysoką jakość krawędzi ciętego materiału.

Wady:

• konieczność dalszej obróbki krawędzi w celu usunięcia zadziorów,

• niższa prędkość cięcia niż w przypadku metod termicznych.

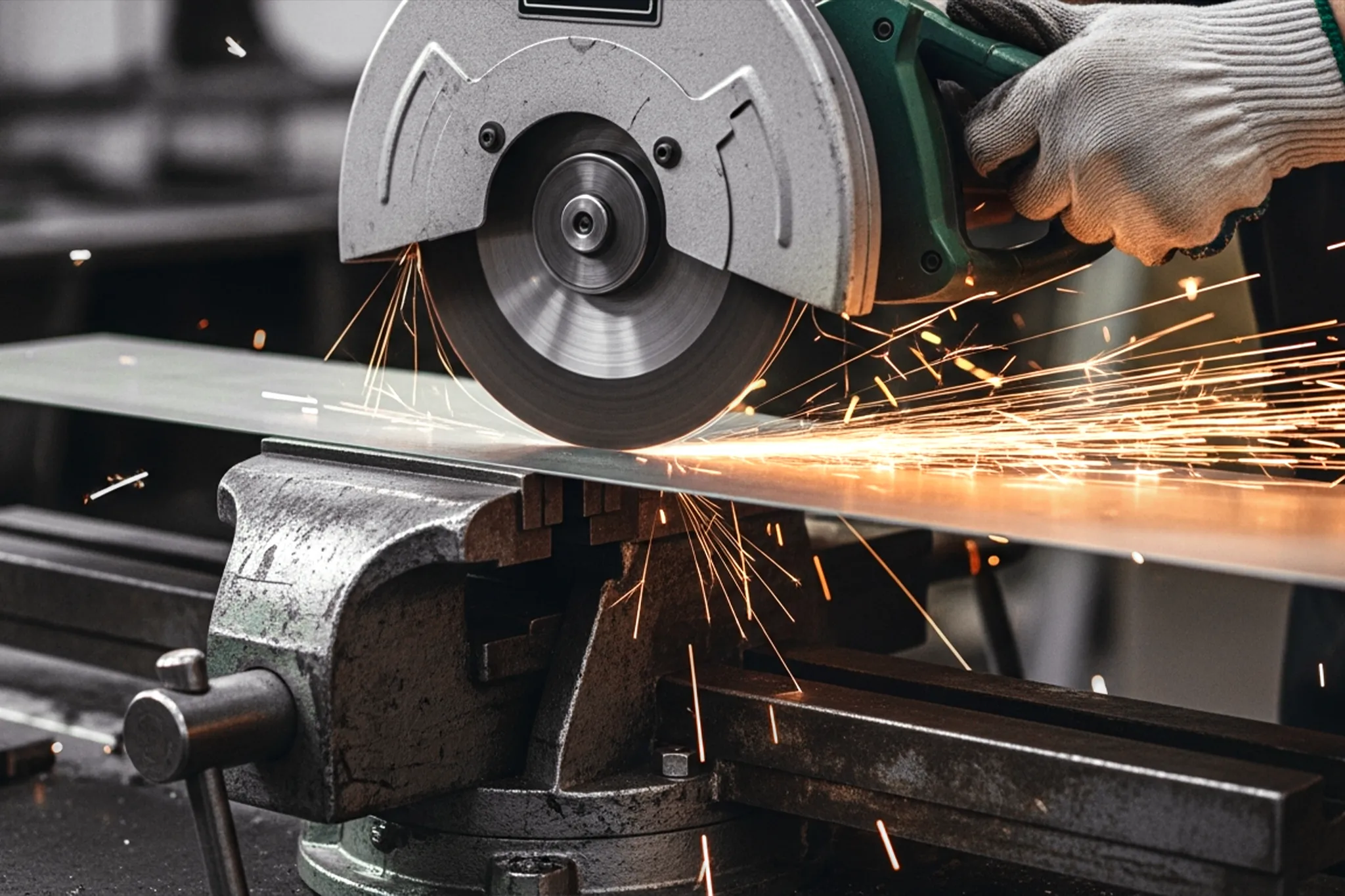

Ręczne cięcie blachy metodą mechaniczną z użyciem tarczy tnącej.

Ręczne cięcie blachy metodą mechaniczną z użyciem tarczy tnącej.

Wykrawanie CNC

Wykrawarki CNC to nowoczesne urządzenia umożliwiające seryjną produkcję powtarzalnych elementów z blachy.

Zalety:

• wysoka wydajność w produkcji seryjnej,

• precyzyjne cięcie bez wpływu wysokiej temperatury.

Wady:

• konieczność stosowania specjalistycznych narzędzi.

Cięcie termiczne

Cięcie tlenowe

Cięcie tlenowe polega na nagrzewaniu metalu do temperatury zapłonu, a następnie utlenianiu i usuwaniu materiału strumieniem tlenu.

Zalety:

• możliwość cięcia bardzo grubych blach,

• stosunkowo niski koszt operacyjny.

Wady:

• duże odkształcenia termiczne,

• ograniczona precyzja i konieczność dalszej obróbki krawędzi.

Suport DualFlex 3D podczas cięcia technologią tlenową grubych blach stalowych.

Cięcie blachy plazmą

Plazma, czyli zjonizowany gaz o wysokiej temperaturze, pozwala na szybkie i precyzyjne cięcie różnych rodzajów blach palnikiem plazmowym. Cięcie plazmowe wyróżnia się bardzo dużą szybkością, umożliwiając obróbkę dużych partii materiału w krótkim czasie.

Zalety:

• bardzo wysoka szybkość cięcia – to jedna z najszybszych metod cięcia blach,

• możliwość cięcia materiałów przewodzących prąd, takich jak stal nierdzewna, aluminium i inne metale,

• uzyskiwanie gładkich krawędzi oraz minimalizacja deformacji materiału, co jest kluczowe w produkcji maszyn i konstrukcji,

• uniwersalność w zakresie grubości obrabianych blach,

• duża precyzja nawet przy grubszych materiałach.

Wady:

• wyższy koszt inwestycyjny niż cięcie tlenowe,

• powstawanie żużlu wymagającego dalszej obróbki,

• wysoki poziom hałasu oraz promieniowanie UV, które mogą być niebezpieczne dla operatorów.

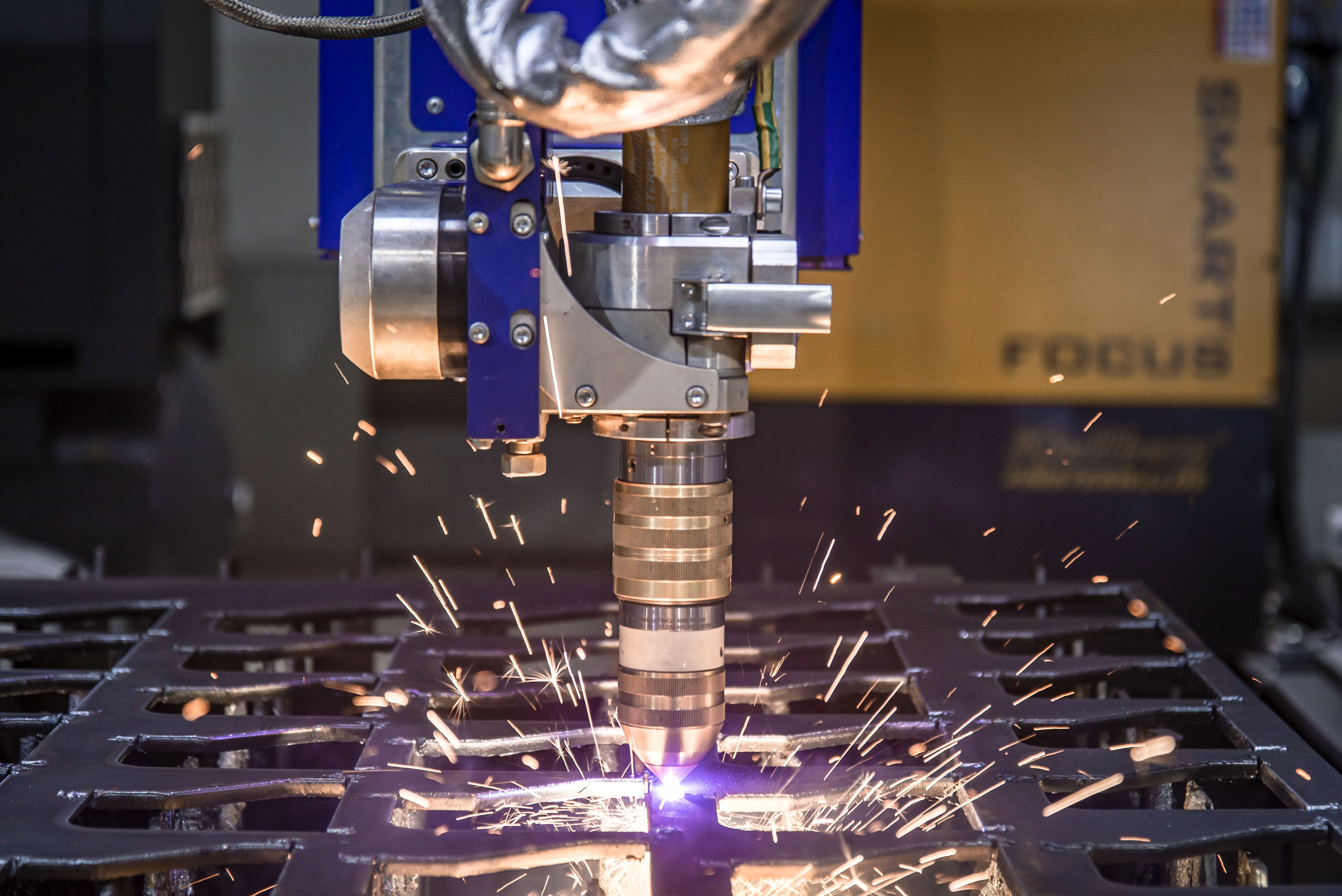

Zbliżenie na proces cięcia plazmowego realizowanego przez suport DualFlex 3D.

Cięcie laserowe

Cięcie laserem to nowoczesna metoda obróbki blach, przeznaczona do precyzyjnego cięcia różnych materiałów. Laser do cięcia blachy pozwala na niezwykle precyzyjne cięcie z minimalnymi stratami materiału, umożliwiając uzyskanie dokładności rzędu ułamków milimetra. Dzięki temu cięcie laserowe jest idealne do obróbki skomplikowanych kształtów i detali. Maszyna do cięcia laserem znajduje zastosowanie w przemyśle precyzyjnym i motoryzacyjnym.

Zalety:

• wysoka precyzja, doskonała jakość krawędzi, niewymagająca dalszej obróbki,

• minimalna strefa wpływu ciepła,

• redukcja odpadów i optymalizacja kosztów produkcji,

• możliwość cięcia cienkich i średnich blach (najbardziej efektywna do ok. 25 mm) oraz wykonywania skomplikowanych kształtów.

Wady:

• wysoki koszt zakupu i eksploatacji urządzeń,

• ograniczenia związane z grubością i rodzajem materiału – cięcie laserem nie jest uniwersalne dla wszystkich blach,

• ryzyko uszkodzenia materiału przy nieodpowiednim doborze parametrów oraz konieczność precyzyjnej kalibracji urządzenia.

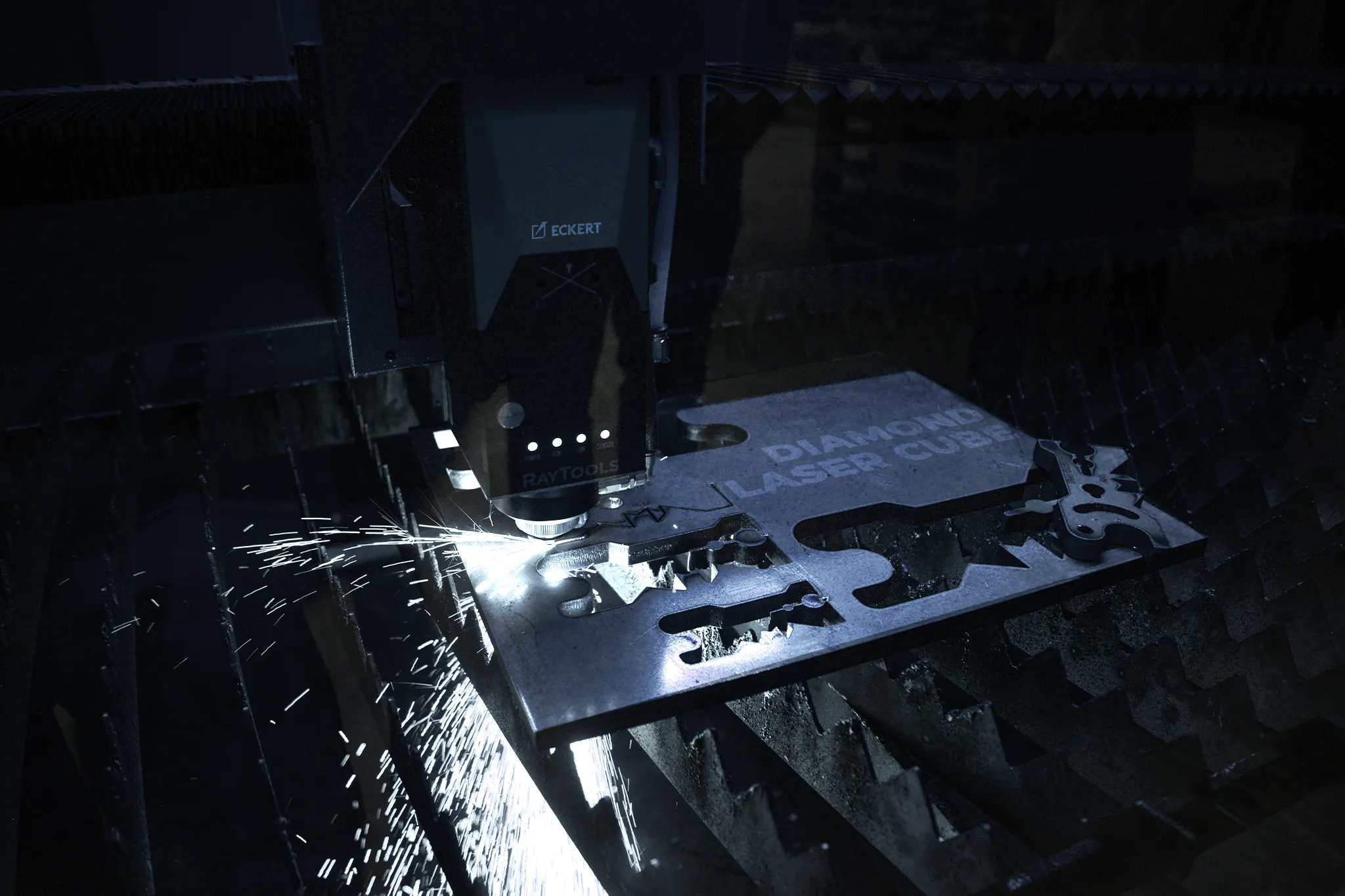

Laser światłowodowy Diament Cube w trakcie wysokoprecyzyjnego cięcia blachy stalowej.

Cięcie wodą

Metoda WaterJet, znana również jako cięcie strumieniowo-ścierne, to technologia, której proces polega na wykorzystaniu silnego strumienia wody pod wysokim ciśnieniem, często z dodatkiem ścierniwa. Dzięki temu możliwe jest precyzyjne przecinanie różnych materiałów, w tym tych wrażliwych na wysokie temperatury, jak stal nierdzewna. Specyfika tej metody polega na braku wpływu ciepła na materiał, co czyni ją szczególnie korzystną dla obróbki materiałów podatnych na odkształcenia termiczne. Dodatkowo cięcie wodą jest przyjazne dla środowiska i bezpieczne dla operatorów.

Zalety:

• brak wpływu temperatury na materiał,

• możliwość cięcia niemal wszystkich materiałów,

• przyjazność dla środowiska,

• szczególnie korzystna dla stali nierdzewnej i materiałów wrażliwych na wysokie temperatury.

Wady i ograniczenia:

• wysoki koszt operacyjny,

• niższa prędkość cięcia w porównaniu do metod termicznych, zwłaszcza przy grubszych materiałach,

• ograniczenia związane z kształtem i twardością materiału, które mogą wpływać na zakres zastosowania tej technologii.

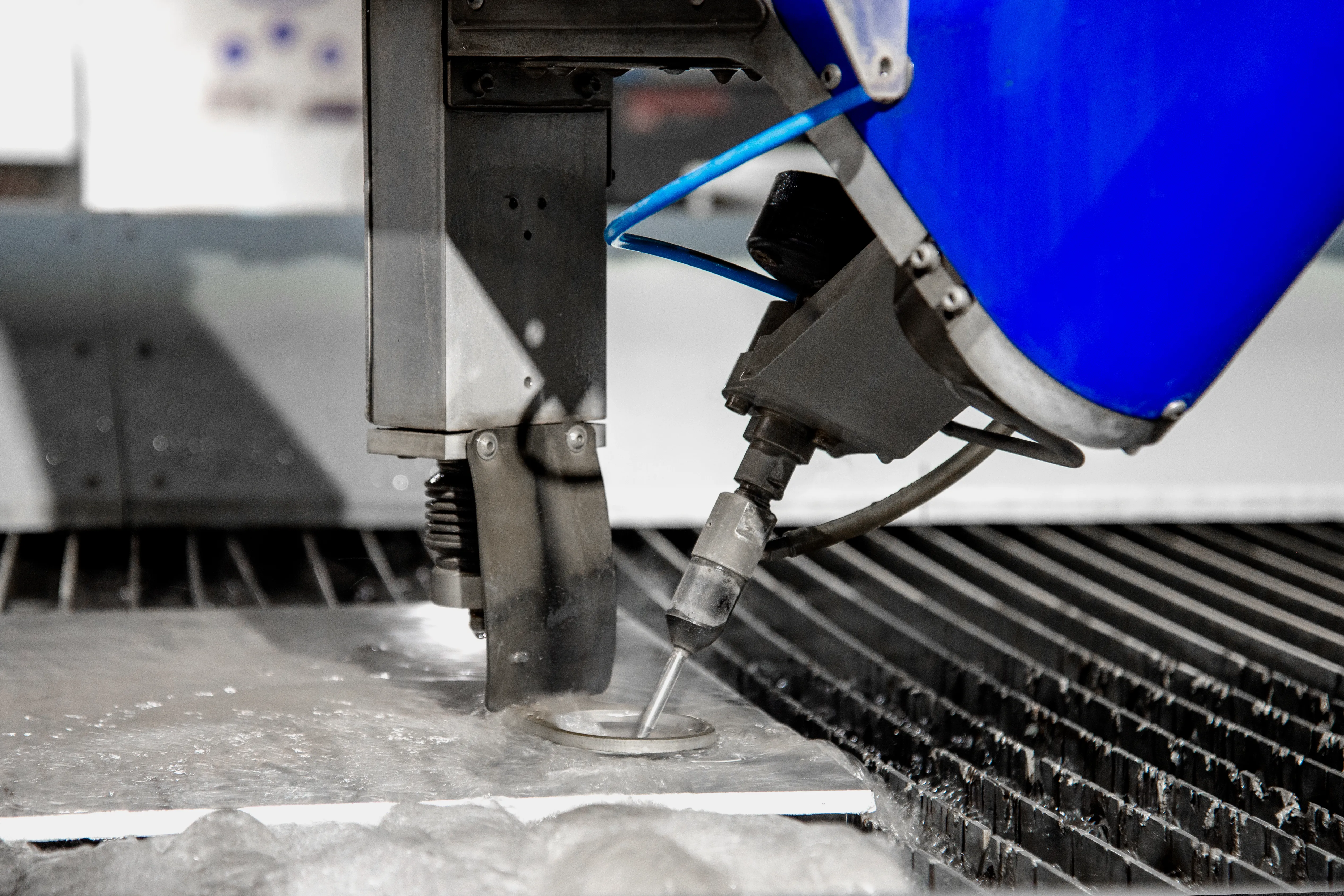

Suport Pro-X 3D z głowicą uchylną w trakcie cięcia aluminium metodą strumieniową.

Jak dobrać metodę cięcia blachy?

Czym ciąć blachę? Dobór odpowiedniej technologii cięcia zależy od specyfiki materiału, grubości blachy, wymaganej dokładności oraz budżetu. Efektywność danej metody jest kluczowym kryterium wyboru – wpływa na koszty, czas realizacji i jakość produkcji. W zakładach produkcyjnych wybór metody cięcia uzależniony jest także od dostępnych technologii, wymagań środowiskowych oraz obowiązujących standardów bezpieczeństwa.

• Grubości blachy – cienkie blachy można ciąć tradycyjnymi nożycami, natomiast do grubych najlepiej sprawdza się cięcie blachy plazmą, laserowe lub wodne.

• Rodzaju materiału – rodzaj materiału, np. stal, aluminium czy miedź, ma kluczowe znaczenie przy wyborze techniki cięcia, ponieważ różne metale mają odmienne właściwości wymagające odpowiednich metod; stal nierdzewna i aluminium często wymagają cięcia plazmowego lub laserowego.

• Wymaganej precyzji – laser do cięcia blachy zapewnia najlepszą jakość krawędzi.

• Kosztów operacyjnych – cięcie plazmowe i mechaniczne jest tańsze niż laserowe czy wodne.

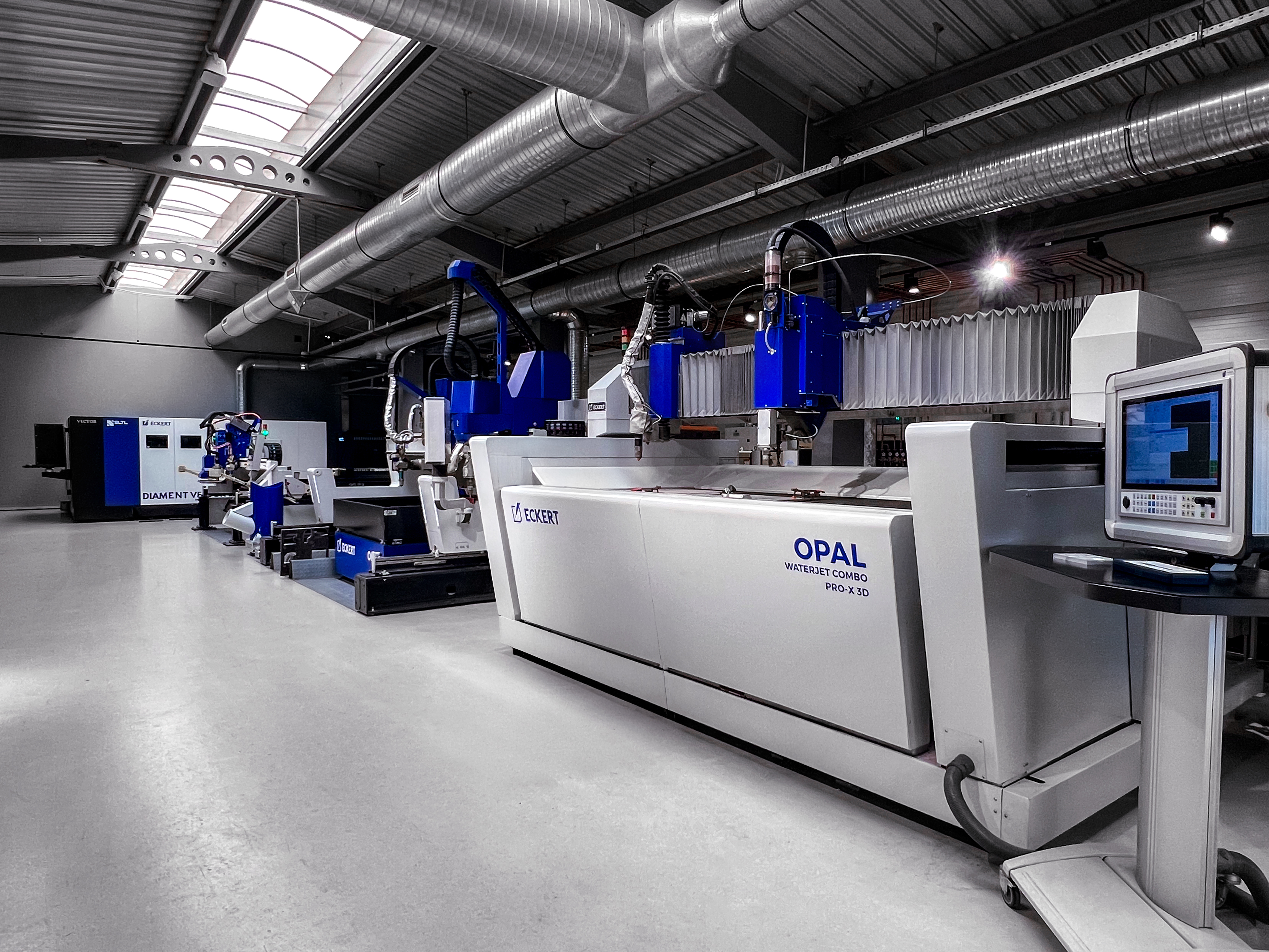

Wycinarki CNC umożliwiają automatyzację procesu i uzyskanie wysokiej powtarzalności w produkcji.

Podsumowanie

Najpopularniejsze metody cięcia blach w przemyśle to cięcie laserowe, plazmowe, wodne oraz mechaniczne. Metody cięcia blach mają kluczowe znaczenie dla jakości i efektywności procesu produkcyjnego. Czym ciąć blachę w zależności od zastosowania?

• Cięcie mechaniczne sprawdzi się w przypadku prostych i szybkich operacji.

• Cięcie termiczne pozwala na wydajną obróbkę metali, przy czym cięcie blachy plazmą i laserem zapewnia wysoką precyzję.

• Cięcie wodą to idealna metoda do materiałów wrażliwych na temperaturę.

Maszyna do cięcia laserem oferuje najwyższą dokładność i jakość krawędzi, ale jej koszt jest znacznie wyższy niż w przypadku innych technologii. Wybór odpowiedniej metody powinien być dostosowany do rodzaju blachy, wymagań jakościowych oraz dostępnego budżetu.

Dobrze dobrana metoda cięcia pozwala zoptymalizować produkcję i zapewnić najwyższą jakość gotowych elementów.

Nie masz pewności, jak ciąć blachę, żeby proces był najbardziej efektywny? Skontaktuj się z nami! Nasi doświadczeni specjaliści chętnie udzielą Ci wsparcia.
