Głowica lasera maszyny do cięcia CNC – budowa, obsługa i konserwacja

Głowica tnąca to jeden z kluczowych zespołów każdej maszyny do cięcia laserem. To właśnie w niej wiązka laserowa jest precyzyjnie skupiana, a gaz tnący kierowany na materiał. Od stanu głowicy zależy jakość krawędzi, stabilność procesu oraz niezawodność pracy maszyny w długim okresie.

W tym artykule wyjaśniamy, jak działa głowica tnąca lasera CNC oraz jaką rolę pełnią jej najważniejsze elementy eksploatacyjne: soczewka w kasecie, zespół kasety soczewki, pierścień ceramiczny i dysza. Opisane zagadnienia odnoszą się bezpośrednio do czynności pokazanych w dołączonym materiale wideo.

Czym jest głowica tnąca lasera CNC i jak działa

Głowica tnąca lasera CNC jest końcowym elementem systemu cięcia laserowego fiber. Jej zadaniem jest doprowadzenie wiązki laserowej do materiału w ściśle kontrolowany sposób oraz utrzymanie stabilnych warunków cięcia podczas ruchu maszyny.

W praktyce głowica łączy trzy funkcje:

• optyczną – skupienie wiązki laserowej w punkcie ogniska,
• gazową – doprowadzenie i ukształtowanie strumienia gazu tnącego,
• pomiarową – kontrolę wysokości głowicy nad blachą.

Dla użytkownika oznacza to, że nawet niewielkie zabrudzenia lub zużycie elementów głowicy mogą bezpośrednio wpłynąć na jakość cięcia laserowego.

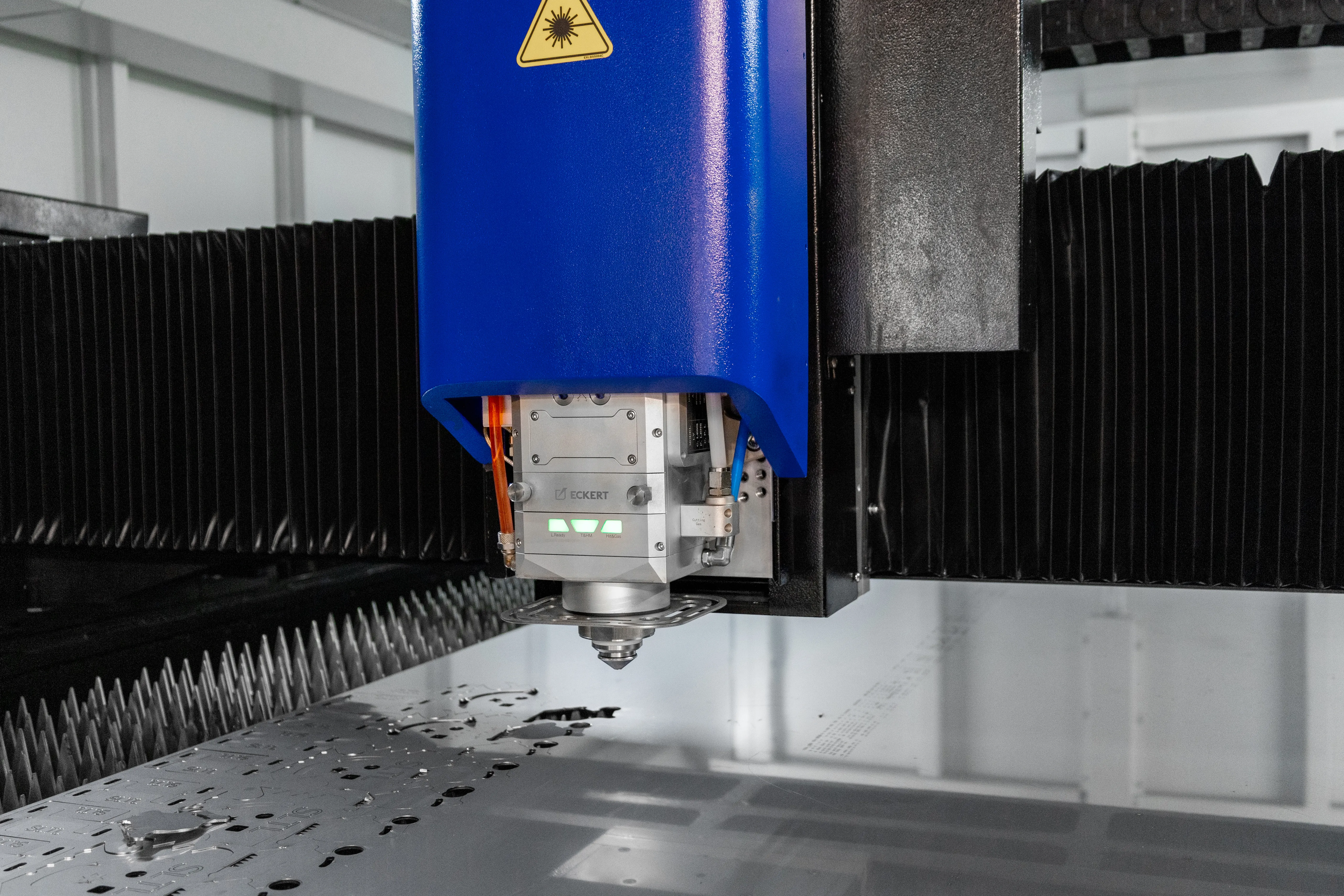

Głowica tnąca maszyny do cięcia CNC w technologii fiber laser

Elementy głowicy laserowej wymagające obsługi i konserwacji

Soczewka optyczna

Soczewka odpowiada za skupienie wiązki laserowej w bardzo małym punkcie na powierzchni materiału. Aby chronić ją przed zabrudzeniami i uszkodzeniami, montowana jest w zamkniętej kasecie soczewki.

Takie rozwiązanie:

• zabezpiecza tor optyczny przed pyłem i odpryskami metalu,
• ułatwia obsługę serwisową,
• zmniejsza ryzyko błędów montażowych.

Zabrudzona lub uszkodzona soczewka powoduje pogorszenie jakości krawędzi, niestabilne cięcie i wzrost ryzyka uszkodzeń innych elementów głowicy.

Zespół kasety soczewki (lens cartridge assembly)

Zespół kasety soczewki to kompletny moduł zawierający soczewkę ochronną, uszczelnienia oraz elementy mocujące. Jego zadaniem jest utrzymanie czystości i szczelności toru optycznego.

Dzięki konstrukcji kasetowej:

• soczewkę można bezpiecznie wyjąć i zamontować,
• czas obsługi serwisowej jest krótszy,
• ryzyko zanieczyszczenia wnętrza głowicy jest ograniczone.

Zastosowanie konstrukcji kasetowej ułatwia utrzymanie czystości toru optycznego i ogranicza zmienność warunków pracy głowicy, co sprzyja zachowaniu stabilności i powtarzalności procesu cięcia laserowego.

Pierścień ceramiczny w głowicy laserowej CNC

Pierścień ceramiczny znajduje się pomiędzy korpusem głowicy a dyszą. Pełni funkcję izolatora elektrycznego i jest kluczowym elementem systemu kontroli wysokości głowicy nad materiałem.

Czystość powierzchni ceramiki ma bezpośredni wpływ na:

• poprawność pomiaru odległości,
• stabilność ruchu osi Z,
• bezpieczeństwo procesu cięcia.

Zabrudzenia, wilgoć lub osady metaliczne mogą powodować błędne odczyty i zwiększać ryzyko kolizji głowicy z materiałem.

Dysza tnąca – kluczowy element jakości cięcia

Dysza jest ostatnim elementem głowicy laserowej i odpowiada za prawidłowe ukształtowanie strumienia gazu tnącego. Jej stan techniczny wpływa bezpośrednio na:

• jakość krawędzi,
• szerokość szczeliny cięcia,
• skuteczność usuwania stopionego metalu.

Dysze są elementami eksploatacyjnymi i powinny być regularnie kontrolowane oraz wymieniane w przypadku zużycia lub uszkodzenia.

Schemat budowy głowicy tnącej maszyny do cięcia CNC w technologii fiber laser z zaznaczonymi elementami eksploatacyjnymi

Dlaczego elementy głowicy wymagają regularnej obsługi

Podczas cięcia laserowego CNC głowica pracuje w trudnych warunkach: wysoka temperatura, pył, opary metalu i zmienne ciśnienie gazu. Z czasem prowadzi to do naturalnego zużycia elementów eksploatacyjnych.

Regularna konserwacja pozwala:

• utrzymać stabilne parametry cięcia,
• ograniczyć nieplanowane przestoje,
• chronić droższe elementy optyczne,
• zachować powtarzalną jakość produkcji.

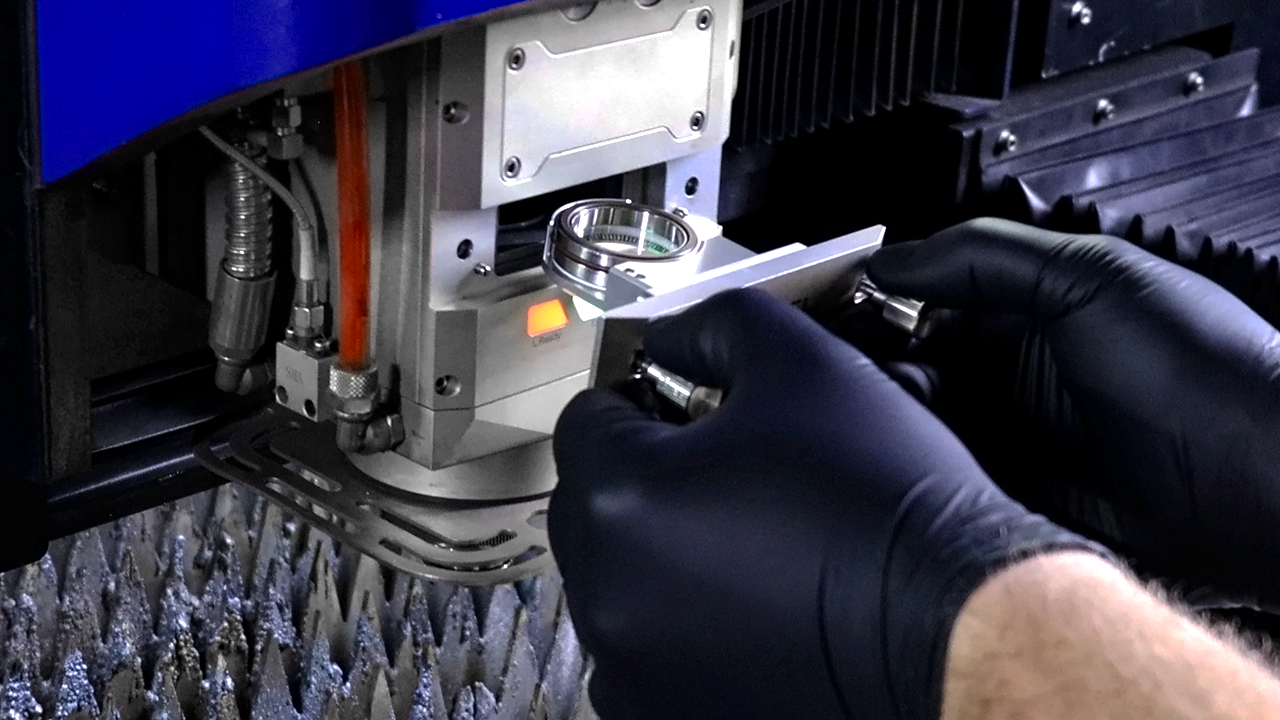

Czynności konserwacyjne głowicy tnącej lasera CNC – materiał wideo

Poniższy materiał wideo przedstawia czynności konserwacyjne i serwisowe głowicy tnącej lasera CNC, wykonywane w ramach regularnej eksploatacji maszyny.

Film koncentruje się na bezpiecznej obsłudze elementów eksploatacyjnych głowicy, bez ingerencji w parametry technologiczne procesu cięcia.

Jak konserwacja głowicy wpływa na jakość cięcia laserowego

Prawidłowo utrzymana głowica tnąca zapewnia stabilne ogniskowanie wiązki laserowej i równomierny przepływ gazu. Przekłada się to na lepszą jakość krawędzi, mniejszą ilość odprysków oraz powtarzalność procesu cięcia.

Z punktu widzenia użytkownika i osoby rozważającej zakup lasera CNC, stan głowicy jest jednym z kluczowych czynników wpływających na koszty eksploatacji i niezawodność maszyny.

Dobre praktyki eksploatacyjne – co warto wiedzieć

Aby zachować stabilność procesu cięcia oraz ograniczyć ryzyko uszkodzeń głowicy tnącej lasera, zaleca się przestrzeganie kilku podstawowych zasad eksploatacyjnych.

• czynności konserwacyjne i serwisowe wykonywać w czystym i suchym środowisku, z dala od pyłu i wilgoci,
• zabezpieczać tor optyczny głowicy podczas demontażu elementów eksploatacyjnych,
• unikać bezpośredniego kontaktu palców z powierzchniami optycznymi soczewek i elementów ochronnych,
• regularnie kontrolować stan pierścienia ceramicznego i dyszy, szczególnie po kolizjach lub dłuższej pracy ciągłej,
• stosować wyłącznie zalecane środki czyszczące i materiały bezpyłowe,
• przed uruchomieniem maszyny po pracach konserwacyjnych sprawdzić poprawność montażu elementów głowicy.

Takie podejście pozwala ograniczyć ryzyko błędów eksploatacyjnych oraz utrzymać głowicę tnącą w stanie zapewniającym stabilne i powtarzalne cięcie laserowe CNC.
